以實驗單位山水集團平陰生產線的輥壓機聯合粉磨系統為例進行說明。

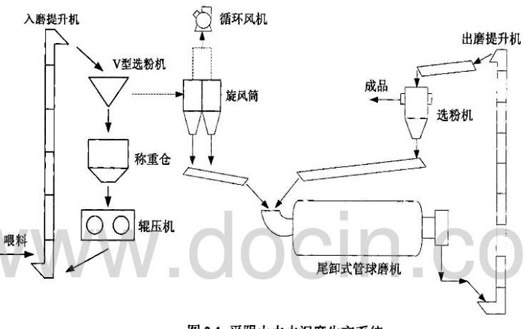

如上圖所示，平陰公司的水泥球磨機系統屬于帶輥壓機的聯合粉磨工藝系統，球磨機規格為3.8*12m，輥壓機的工作能力一般控制在6-9MPa。輥壓機具有粉碎功能，選礦設備球磨機具有研磨功能。本系統工藝采用雙閉路循環粉磨工藝，熟料、煤矸石等原材料按照一定比例混合后由皮帶輸送機輸送，經入磨提升機由V型選粉機進入稱重倉，由稱重倉下料進入輥壓機進行輥壓，經輥壓后的物料由提升機送入V型選粉機，粗粉經稱重倉經輥壓機循環輥壓，分選出的細粉經過雙旋風細粉分離器收集入磨。球磨機與O-Sepa選粉機構成粉磨閉路循環。選粉機選出的成品水泥經高濃度收塵器收集下來，經過空氣斜槽、提升機等輸送至水泥庫儲存。

經過在現場的觀察及與操作人員的交流得到粉磨工藝的重要參數有：

1、臺時；

2、稱重倉料位及變化情況；

3、循環風機轉速；

4、出磨提升機電流；

5、渦流選粉機轉速和高濃收塵風機轉速；

6、水泥品種；

7、成品質量（比表面積、細度及含硫量—）；

8、磨音。

由于電耳已壞，*能反映選礦設備磨內負荷情況的磨音無法測得，操作員只能通過出磨提升機電流來判斷磨內負荷的情況。當出磨提升機電流升高時，說明磨內負荷有增加的趨勢；電流降低時，磨內負荷有減少的趨勢。運行較為平穩時，若提高循環風機轉速，則入磨料量增加；降低循環風機轉速，則入磨料量減少。綜上分析，選取循環風機轉速為輸入量，出磨提升機電流為輸出量，建立選礦設備球磨機的數學模型。
