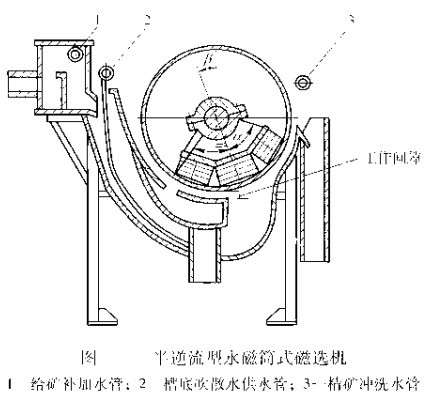

鼓筒式磁選機為放射狀磁系，即磁極沿半徑方向配置，磁系外層兩邊緣所夾的圓心角稱為磁系包角，如下圖所示，濕式筒式磁選機的磁系包角一般在106°~128°之間，干式筒式磁選機的磁系包角一般為270°或360°，磁滑輪的磁系包角為360°或150°左右（150°包角的磁系固定不旋轉）。磁系包角在設備設計時確定，出廠后，磁系包角則固定不可調整。

磁系偏角的大小對選別指標有何影響？

當磁選機工作時，磁系不是自然下垂，而是精礦排出端偏離一定角度，磁系中心線（或?qū)ΨQ軸）偏離鉛垂線的角度稱為磁系偏角，如上圖所示，磁系偏角可隨意調整，其正常值在15°~20°之間，磁系偏角在正常值范圍內變化對分選指標沒有大的影響，但過大或過小，都會產生較大影響，如果磁系偏角過大，導致磁系上邊緣超過精礦沖礦水的沖洗位置，則精礦沖不掉，同時選別帶也變短了，回收率降低；如果磁系偏角過小，磁系上邊緣過低，距排精礦點有較大距離，吸住的精礦可能還未到槽外就又被吸回槽內，以致排不出精礦，一部分磁性礦粒從尾礦管排出，使尾礦品位升高，同時因磁性物在槽內堆積，磁選機將給不進礦，造成滿槽。

磁系偏角通過磁選機一端的調整機構進行調整，用扳子調整螺桿，磁系連同主軸就會一同旋轉，有的磁選機軸端裝有一個角度顯示器，調整就更方便了，磁系偏角一經調好，不再經常調整。
