我國疆域遼闊，地質(zhì)條件復(fù)雜多樣，鐵礦床在不同地質(zhì)時期很多巖系中均有分布，已勘明的儲量雖然居世界前列，但我國鐵礦石資源仍嚴(yán)重不足。2006年我國的鐵鋼產(chǎn)量增加了4000萬t，需要相應(yīng)增加鐵礦石供應(yīng)量6800萬t，實(shí)際上國際市場的鐵礦石增量為4200萬t左右，余量不得不依靠增加國內(nèi)低品位鐵礦石的生產(chǎn)來滿足。這使得尚未完全開發(fā)低品位鐵礦石資源得到綜合利用，具有一定的經(jīng)濟(jì)效益和社會效益。

我國鐵礦分布有兩大特點(diǎn)：一是貧礦多，貧礦儲量占總儲量的80%；二是多元素共生的復(fù)合礦石較多。此外礦體復(fù)雜，有些貧鐵礦床上部為赤鐵礦，下部為磁鐵礦。源于我國礦產(chǎn)資源的現(xiàn)狀，選礦面臨的是難選、品位低、含磷、硅酸鹽高的選礦課題，研究開發(fā)低品位鐵礦、含磷、硅酸鹽高的難選赤鐵礦以及含有價金屬的廢棄尾礦成為選礦的首要問題。

1、原礦性質(zhì)分析

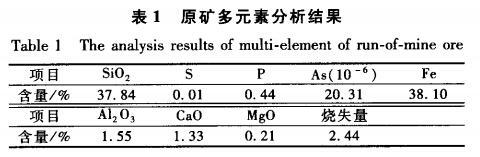

該鐵礦是一個規(guī)模較大鐵礦石基地，有用礦物嵌布形態(tài)復(fù)雜，磷和硅含量較高，且有用礦物嵌布粒度極細(xì)，屬難選鐵礦石；該鐵礦以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦。脈石礦物有絹云母、長石、高嶺石、石榴石，鐵礦石含鐵38.1%，磷0.44%，礦石中磷主要以磷灰石的形式存在，磷灰石常以集合體膠磷礦的形式產(chǎn)出，大部分的磷在磁選過程中可以分離，但有部分膠磷礦粒度極細(xì)，不易分離。原礦多元素分析結(jié)果如表1所示。

2、探索研究

2.1、磁選

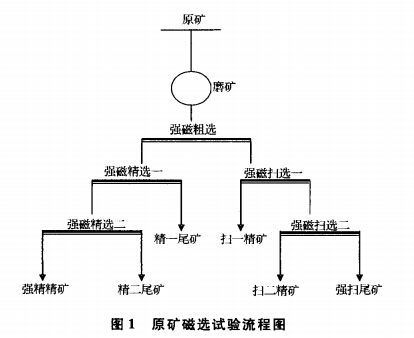

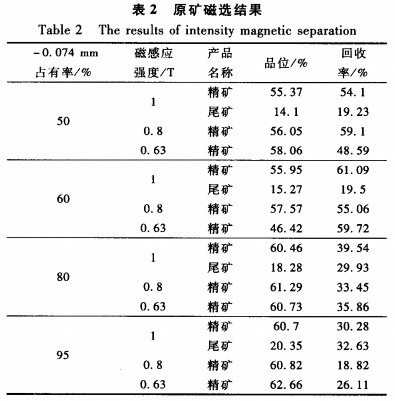

不同的磨礦細(xì)度和磁感應(yīng)強(qiáng)度會對選礦的指標(biāo)造成直接的影響，為了得到較好的選礦指標(biāo)，找到合適的礦石細(xì)度和磁感應(yīng)強(qiáng)度，將不同細(xì)度的礦石進(jìn)行1，0.8，0.63T的強(qiáng)磁選，試驗(yàn)流程如圖1所示，結(jié)果見表2。

由表2可知，隨著磁感應(yīng)強(qiáng)度的增加，精礦的品位在降低，回收率隨著磁感應(yīng)強(qiáng)度的增加而提高，品位的波動不大，回收率的變化范圍很大。隨著磨礦細(xì)度的增大，精礦的品位提高，回收率降低。在磨礦的細(xì)度為-0.074mm占80%時，磁感應(yīng)強(qiáng)度為1T時，精礦中鐵的品位60.46%，回收率達(dá)到了39.54%，可以看出鐵的品位已經(jīng)達(dá)到了一個較高的水平，可以成功地得到粗精礦；再分析尾礦，尾礦中鐵的品位18.28%，回收率為29.93%，尾礦中的鐵的品位很低，可以拋尾。

2.2、重選（搖床）

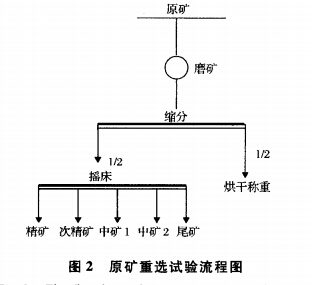

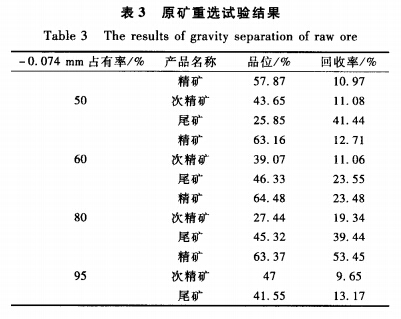

在重選試驗(yàn)中，分別對-0.074mm占50%，60%，80%，95%的細(xì)度進(jìn)行試驗(yàn)，試驗(yàn)流程如圖2所示，結(jié)果見表3。

由表3可知，隨著磨礦細(xì)度的增加，鐵的品位不斷地升高，回收率都在一個較低的水平，在磨礦細(xì)度為-0.074mm占95%時，得到的*好鐵的品位為63.37%，雖然重選的效果沒有磁選好，但在粗精礦進(jìn)一步處理時可以采用重選，對進(jìn)一步提高精礦的品位有明顯的作用。

3、結(jié)論

該鐵礦有用礦物嵌布形態(tài)復(fù)雜，以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦，磷和硅含量較高，且有用礦物嵌布粒度極細(xì)，屬難選鐵礦石，通過一系類的試驗(yàn)探索*終得到了品位60.46%的鐵精礦，而且重選對提高精礦的品位有明顯的作用，所以采用重選對粗精礦進(jìn)行精選。

轉(zhuǎn)載請注明來源：www.kvhiggiiq.cn
